glTF2.0 API 参考指南

glTF的核心是一个JSON文件，这个文件描述了场景包含3D模型的结构和组成。文件顶层元素有：

• scenes,nodes：scene的基本结构
• cameras：观测场景的配置
• meshes：3D对象的几何
• buffers, bufferViews, accessors：数据引用和数据布局的说明
• materials：定义对象如何被渲染
• textures, images, samplers：对象表面外观
• skins：顶点蒙皮的信息
• animations：动画

这些元素被包含在数组中，对象之间的关系通过索引来建立。
也可以将所有资产存储在单个二进制文件中(.glb)。这种情况下JSON数据被存储为字符串，后面跟缓冲区和图像的二进制数据。

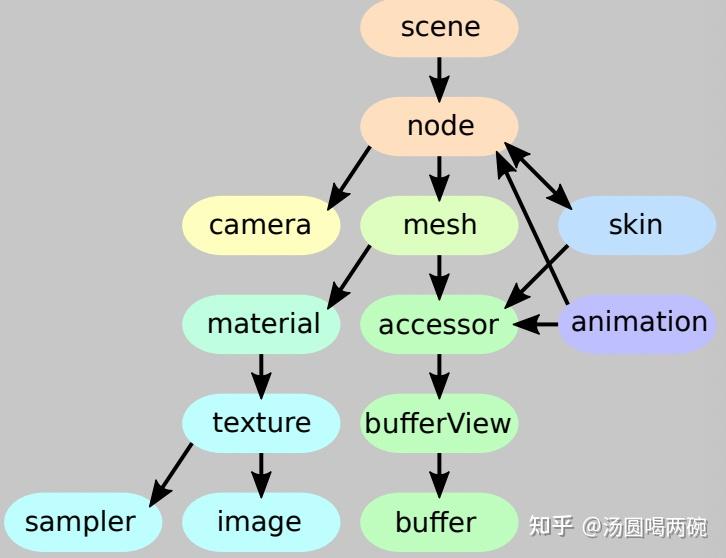

概念关系

顶层元素之间的概念关系如图：

二进制数据引用

glTF 资产的图像和buffers可能引用外部文件，这些外部文件包含例如渲染3D内容所需数据：

// buffers指的是包含几何或动画数据的二进制文件(.BIN)。
"buffers": [
  {
    "uri": "buffer01.bin"
    "byteLength": 102040,
  }
],
// images是指包含模型贴图数据的图像文件（PNG、JPG ...）
"images": [
  {
    "uri": "image01.png"
  }
],

数据通过uris被引入，但是也可以直接通过data URIs包含在JSON中。

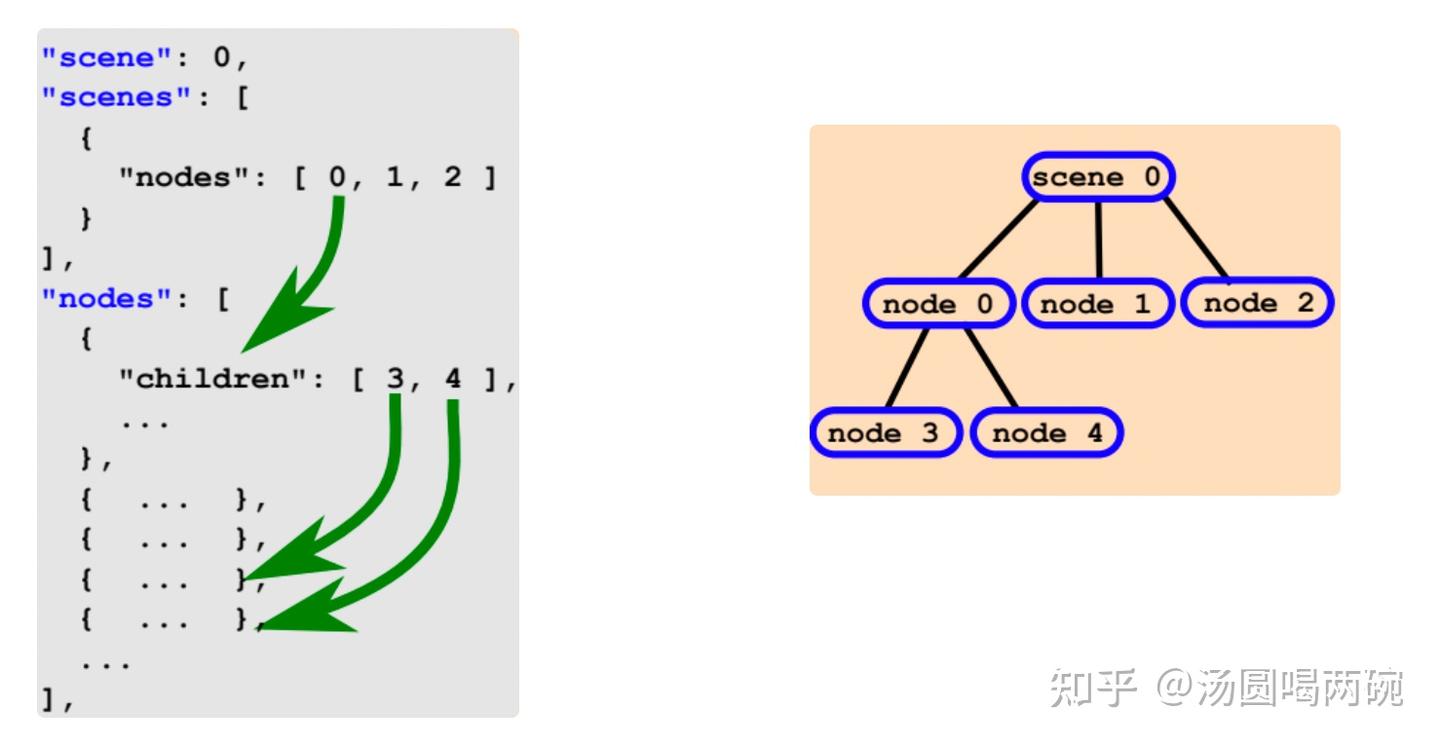

scenes,nodes

glTF JSON可能包含scenes(带有可选的默认 scene)每个场景都可以包含一个nodes索引数组。每一个nodes可以包含一个它的children的nodes索引数组

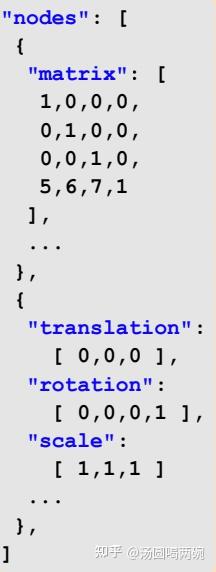

一个node可以包含一个local transform. 可以作为列主序矩阵( column-major matrix)数组给出，也可以是具有单独的translation、rotation、scale属性，其中rotation以四元数的形式给出。
局部变换矩阵可以由以下公式计算
节点的全局变换由 从root到相应节点的路径上的所有局部变换的乘积 得到

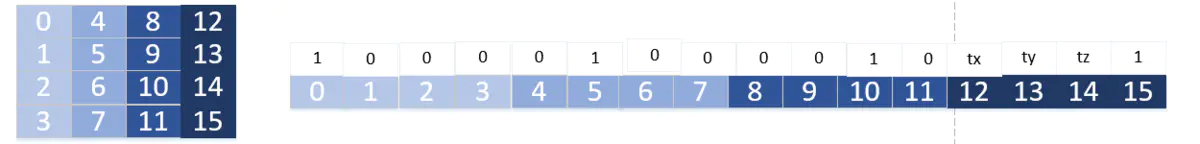

*列主序矩阵: 以列为优先单位，在内存中逐列存储，比如平移矩阵以列主序方式存储：

每个节点可以引用一个mesh或一个camera，使用指向meshes和cameras数组的索引,然后这些元素被附加到这些节点。
在渲染过程中，这些元素的实例被创建，并且按照节点的全局变换进行变换。

node的平移、旋转和缩放属性也可能应用于一个animation：然后这个动画描述一个属性如何随时间变化。 关联的对象将相应地移动，可以是模拟物体移动，也可以是相机飞行。
nodes也可以用于顶点蒙皮：顶点的层次结构可以定义动画角色的骨架。节点指向一个mesh或skin。skin包括mesh基于当前骨架姿势形变的更多信息。

meshes

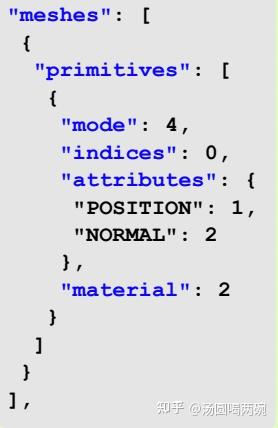

meshes可能包含多个网格图元(mesh primitive)。这些图元是指渲染mesh所需的几何数据。Primitive 是 glTF 数据规范中最小的图形单位。

参数

• 渲染模式(mode)：一个常量，指示是否应将其渲染为点(POINTS)、线(LINES)或三角形(TRIANGLES)。
• 索引(indices)：primitive对象引用的几何数据可以是有索引的，也可以是无索引的。索引数据通过indices属性指定accessor对象来指定。

例子中indices为0，表示使用第一个accessor来解析该mesh

• 属性(attributes)：描述mesh对象所使用的几何数据，通过accessor的索引给出。

示例中，分别引用了索引为1的顶点位置信息accessor对象和索引为2的顶点法线accessor对象

• 材质(material)：通过索引引用一个用于渲染的material对象。

默认的material为50%程度的灰色

• 变形信息(targets)：targets对象数组指定mesh的变形信息
• 权重(weights)：权重信息决定了附加在原始几何数据上的变形程度。

animation对象可以动态的修改mesh的权重信息，从而产生变形动画，例如，对角色的不同面部表情进行建模：可以使用动画修改权重，以在几何体的不同状态之间进行插值。
*mode属性值参考官方规范，默认为4（TRIANGLES）
*attributes参数：顶点POSITION、顶点法线NORMAL、uv坐标TEXCOORD_0、TANGENT

buffers, bufferViews, accessors(缓冲，缓冲视图，访问器)

缓冲(buffers)包括了3D模型几何、动画和蒙皮数据。缓冲视图(bufferViews)为buffers提供结构化信息。访问器(accessors)定义了缓冲数据的数据类型和布局。

缓冲(buffers): 缓冲的数据通过URI引用是一个给定字节长度的二进制数据块。可以引用外部文件也可以直接使用数据。
使用缓冲数据，需要额外的信息来描述buffers中的数据结构和类型

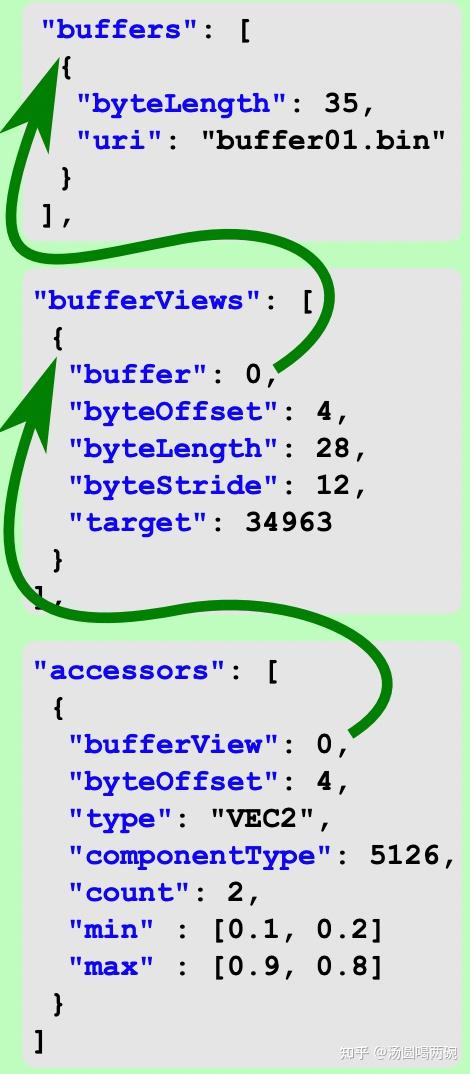

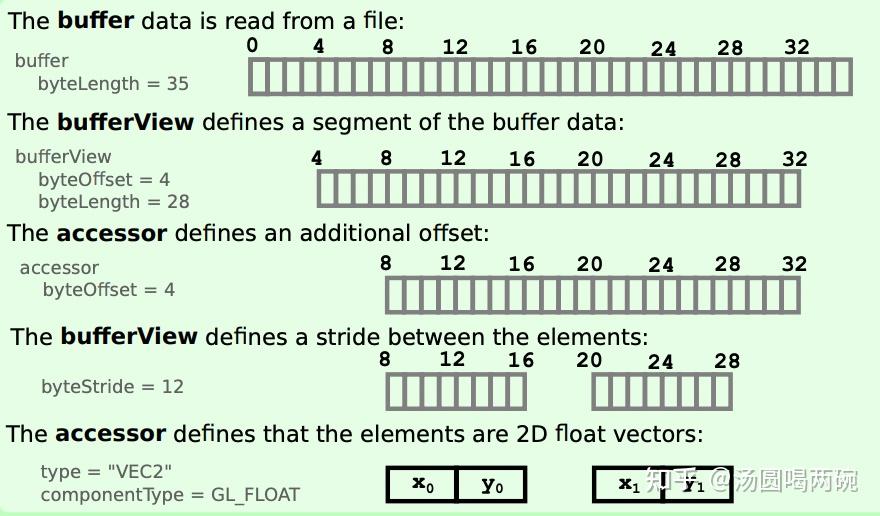

缓冲视图(bufferViews)：一个bufferView对象代表一个buffer的部分数据。这一部分数据的范围通过偏移量(byteOffset)和长度(byteLength)来表示。
多个访问器在bufferView中交错时，将会有一个byteStride属性，表示访问器的一个元素的开始与下一个元素的开始之间有多少字节。target属性的值表示数据使用方式
例子中的bufferView对象引用了索引为0的buffer对象的偏移量4开始的28个字节的buffer对象数据

访问器(accessors**)：数据类型 + 布局
例子中accessor对象引用了索引为0的bufferView，从偏移量4开始，【数据类型】数据分量基础类型为5126(FLOAT)数据类型为VEC2(2D向量)的数据。【布局】count属性为2，min,max存储了所有值的范围

*target属性值_34962表示ARRAY_BUFFER(顶点buffer)，34963表示ELEMENT_ARRAY_BUFFER(索引buffer)_

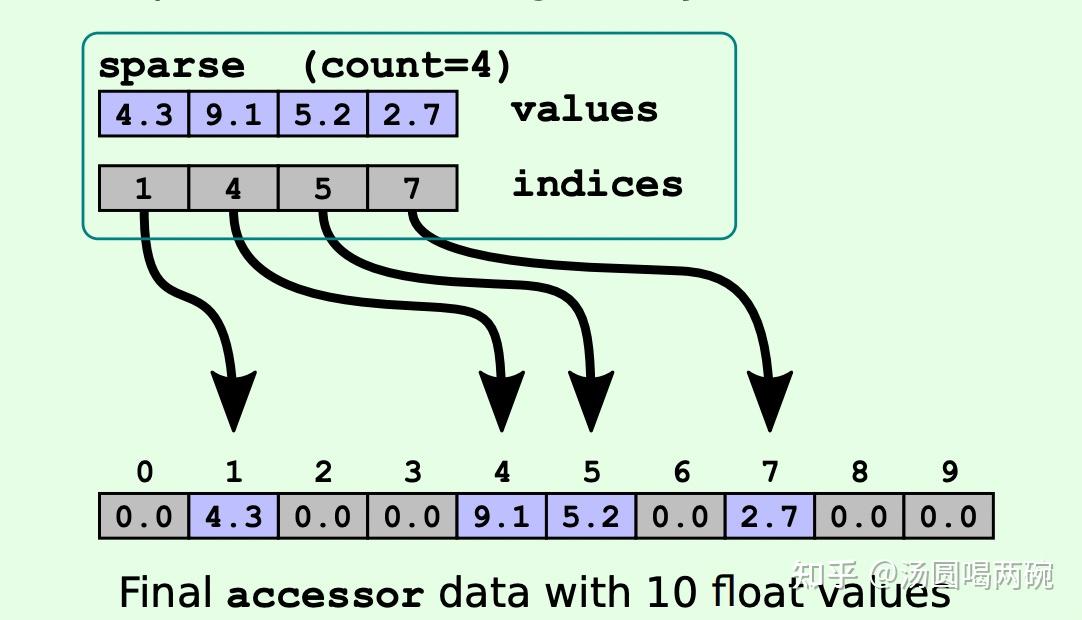

Sparse accessors(稀疏访问器)

glTF的2.0版本引入了稀疏访问器的概念。稀疏访问器允许数据以非常紧凑的方式进行存储。多个3D对象可以通过稀疏访问器，共享同一份几何数据。

materials(材质)

每个网格图元都可以引用 glTF 资产中包含的材质。 材质根据物理材质特性描述了对象的渲染方式。为了确保更真实的渲染效果，允许使用PBR技术。

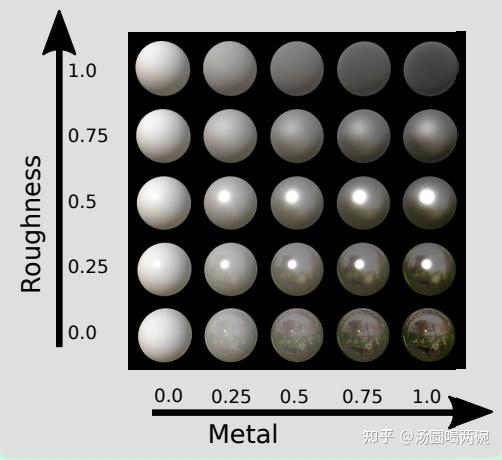

默认使用金属粗糙度模型（Metallic-Roughness-Model）表示3D对象表面物理属性

• metallic：用于描述3D对象表面的反射表现和金属表面的反射表现的相似度。
• roughness：用于描述3D对象表面对散射光的影响。

pbrMetallicRoughness对象指定了基于metallic-roughness模型的材质属性：

• baseColorFactor属性包含了红，绿，蓝和alpha成分，构成了材质的基本颜色
• metallicFactor属性用于指定材质的反射情况与金属的相似度
• roughnessFactor属性用于指定材质粗糙度

除此之外，材质中还包含影响外观的其他属性：法线贴图(normalTexture)，遮挡贴图(occlusionTexture)，自发光贴图(emissiveTexture)
数据引用结构:

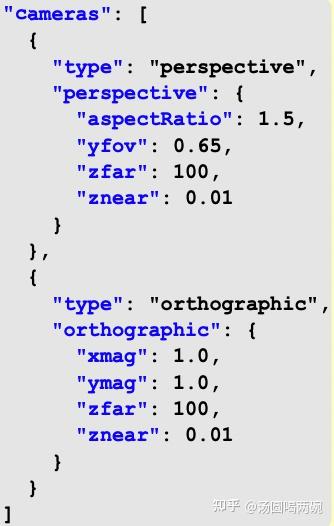

cameras(相机)

每个节点(node)都可以引用一个glTF资源中定义的camera。

glTF资源可以定义两种类型的相机：透视投影(perspective)相机和正交投影(orthographic)相机

type属性值决定了camera对象是否包含有perspective对象或orthographic对象。他们实际包含了视椎体的参数信息。

可以认为，glTF资源的JSON文件中定义的camera对象实际上是一个模板对象，在需要的时候，实例化出一个camera对象来给node对象使用。
该实例的相机变换矩阵受节点对象的全局变换影响

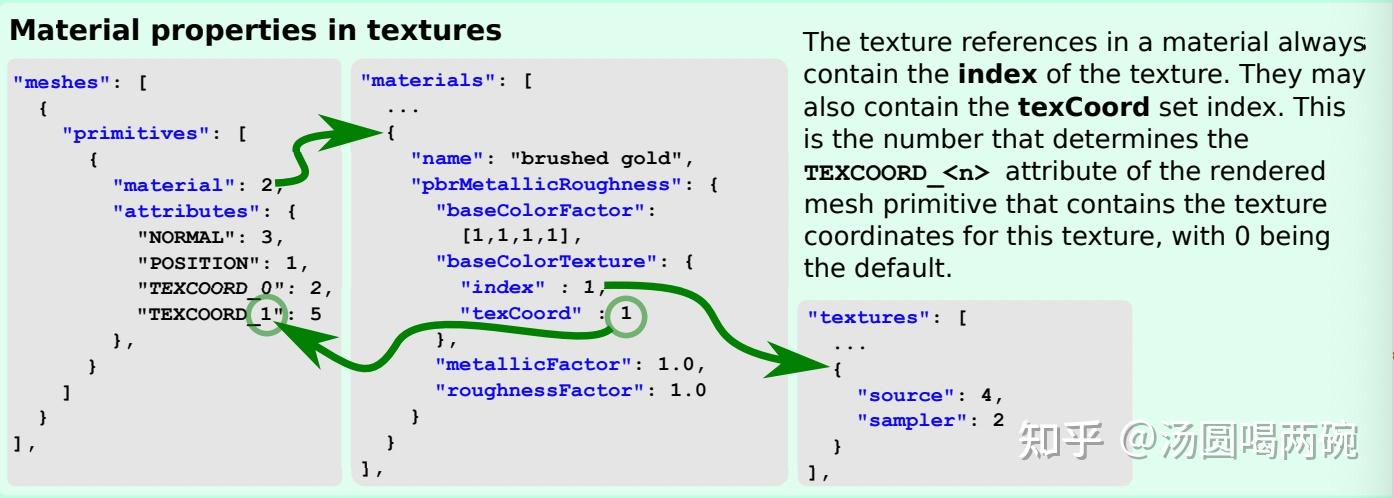

textures, images, samplers（纹理，图像，采样器）

使用纹理(textures)可以更加精确的描述3D对象的基本颜色。一个glTF资源文件可以定义多个texture对象，每个texture对象可以用于多个材质(materials)对象。

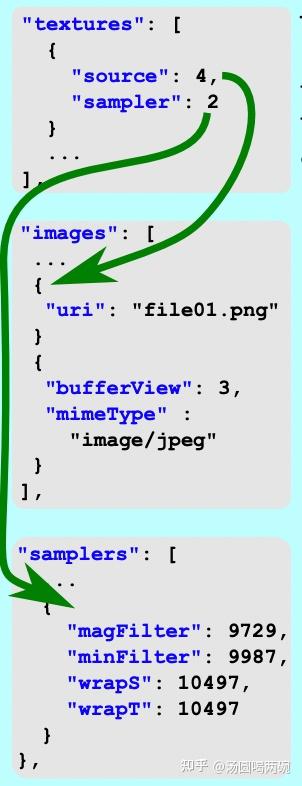

glTF资源的JSON文件可以包含一个textures数组对象，用于定义texture对象。包含一个images数组对象，用于定义image对象。包含一个samplers数组对象，用于定义sampler对象。
引用关系示例如左图。
采样器samplers中设置了纹理采样参数，比如过滤、repeat、缩放等

skins(蒙皮)

使用顶点蒙皮(vertex skinning)，可以根据当前pose让网格的顶点受到关节和骨架的影响.
skin对象包含两个属性：joints 和 inverseBindMatrices。joints包含了关节node对象的索引；inverseBindMatrices属性引用一个accessor对象，这个accessor包含了每个关节node变换到对应关节的矩阵信息。也就是关节点node初始全局变换矩阵的逆矩阵信息。

蒙皮应用伪代码示例：
非蒙皮顶点通常会像这样计算：
gl_Position = modelViewProjection * position
蒙皮顶点像这样计算：
gl_Position = modelViewProjection * skinMatrix * position

关节和权重

"meshes": [
  {
    "primitives": [
      {
        "attributes": {
          "POSITION": 0,
          "JOINTS_0": 1,
          "WEIGHTS_0": 2
          ...
        },
        ]
      }
    ],

primitives中有两个新的属性JOINTS_0和WEIGHTS_0用于顶点蒙皮。它们引用的accessor对象为网格中的每个顶点提供蒙皮信息。
JOINTS_0属性数据包含对顶点产生影响的关节的索引。
WEIGHTS_0引用的访问器提供每个关节影响每个顶点的权重信息。
有以上信息，可以计算出蒙皮矩阵（skinning matrix）

通常需要限制每个顶点取一部分权重，因为否则会有太多的数据。一个角色可拥有位于任何地方的15个骨骼(VR 战士1)到150-300个骨骼(许多现代游戏)。 如果你有300个骨骼，那么每个顶点需要300个权重对应300个骨骼。如果你有10000个顶点就会需要3百万个权重。 所以，大多数实时蒙皮系统限制每个顶点~4个权重。通常这是在导出器／转换器中完成的，从像blender／maya／3dsmax的3D软件包中获取数据，并对于每个顶点找到最大的四个权重并归一化这些权重。 reference

举个

Vertex 0:  0, 1, 0, 0,
Vertex 1:  0, 1, 0, 0,
Vertex 2:  0, 1, 0, 0,
Vertex 3:  0, 1, 0, 0,
Vertex 4:  0, 1, 0, 0,
Vertex 5:  0, 1, 0, 0,
Vertex 6:  0, 1, 0, 0,
Vertex 7:  0, 1, 0, 0,
Vertex 8:  0, 1, 0, 0,
Vertex 9:  0, 1, 0, 0,

上面的数据表明，顶点只受索引为0和1的两个关节的影响。

Vertex 0:  1.00,  0.00,  0.0, 0.0,
Vertex 1:  1.00,  0.00,  0.0, 0.0,
Vertex 2:  0.75,  0.25,  0.0, 0.0,
Vertex 3:  0.75,  0.25,  0.0, 0.0,
Vertex 4:  0.50,  0.50,  0.0, 0.0,
Vertex 5:  0.50,  0.50,  0.0, 0.0,
Vertex 6:  0.25,  0.75,  0.0, 0.0,
Vertex 7:  0.25,  0.75,  0.0, 0.0,
Vertex 8:  0.00,  1.00,  0.0, 0.0,
Vertex 9:  0.00,  1.00,  0.0, 0.0,

比如顶点6，手关节点0百分之25的影响，受关节点1百分之75的影响

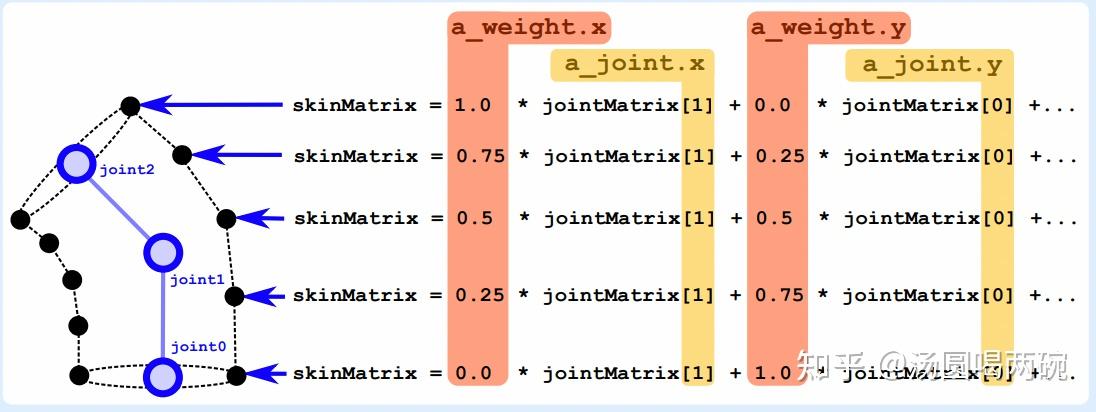

计算蒙皮矩阵

蒙皮矩阵是骨骼到当前姿势的mesh顶点变换矩阵(bind pose to current pose)。最终的变换结果可以认为是使用多个关节矩阵(joint matrix)的加权变换
关节矩阵
顶点着色器是基于skin mesh node的上下文执行的，而不是骨架或关节。

jointMatrix[j] =
  inverse(globalTransform) *
  globalJointTransform[j] *
  inverseBindMatrix[j];

1. Undo the skin's world-to-node transformations, if any.
2. Apply the joint's world-to-joint transformations.
3. Undo the "rest" position of the joint.

蒙皮矩阵计算

...
 mat4 skinMatrix =
 a_weight.x * u_jointMatrix[int(a_joint.x)] +
 a_weight.y * u_jointMatrix[int(a_joint.y)] +
 a_weight.z * u_jointMatrix[int(a_joint.z)] +
 a_weight.w * u_jointMatrix[int(a_joint.w)];

 gl_Position = modelViewProjection * skinMatrix * position;

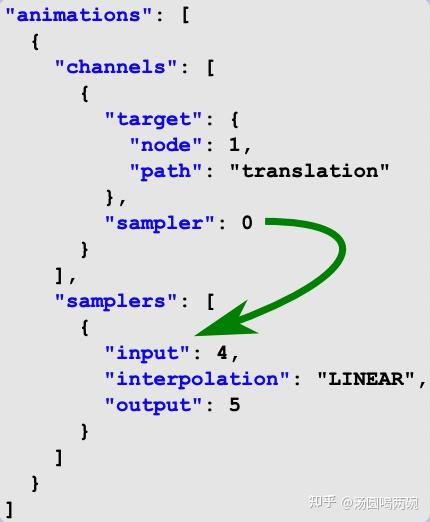

animations(动画)

动画描述了节点translation, rotation, scale 属性随时间的变化。

参数：
channels:数组结构，给定动画作用节点(node)及属性(path)、所引用的采样器
samplers: 给出了关键帧时间序列(input)和动画属性数据(output)，以及两个关键帧之间的插值方式

path取值：*"translation", "rotation"，"scale" or "weights"
采样器根据采样参数输出的数据会被写入到动画通道(channel)的path所指定属性中
