3Dtiles的概念与氛围简要说明

二维地图瓦片评测

假设你已经了解2D地图瓦片。

熟悉的XYZ（2D）

MapTiler的这页内容易于理解：

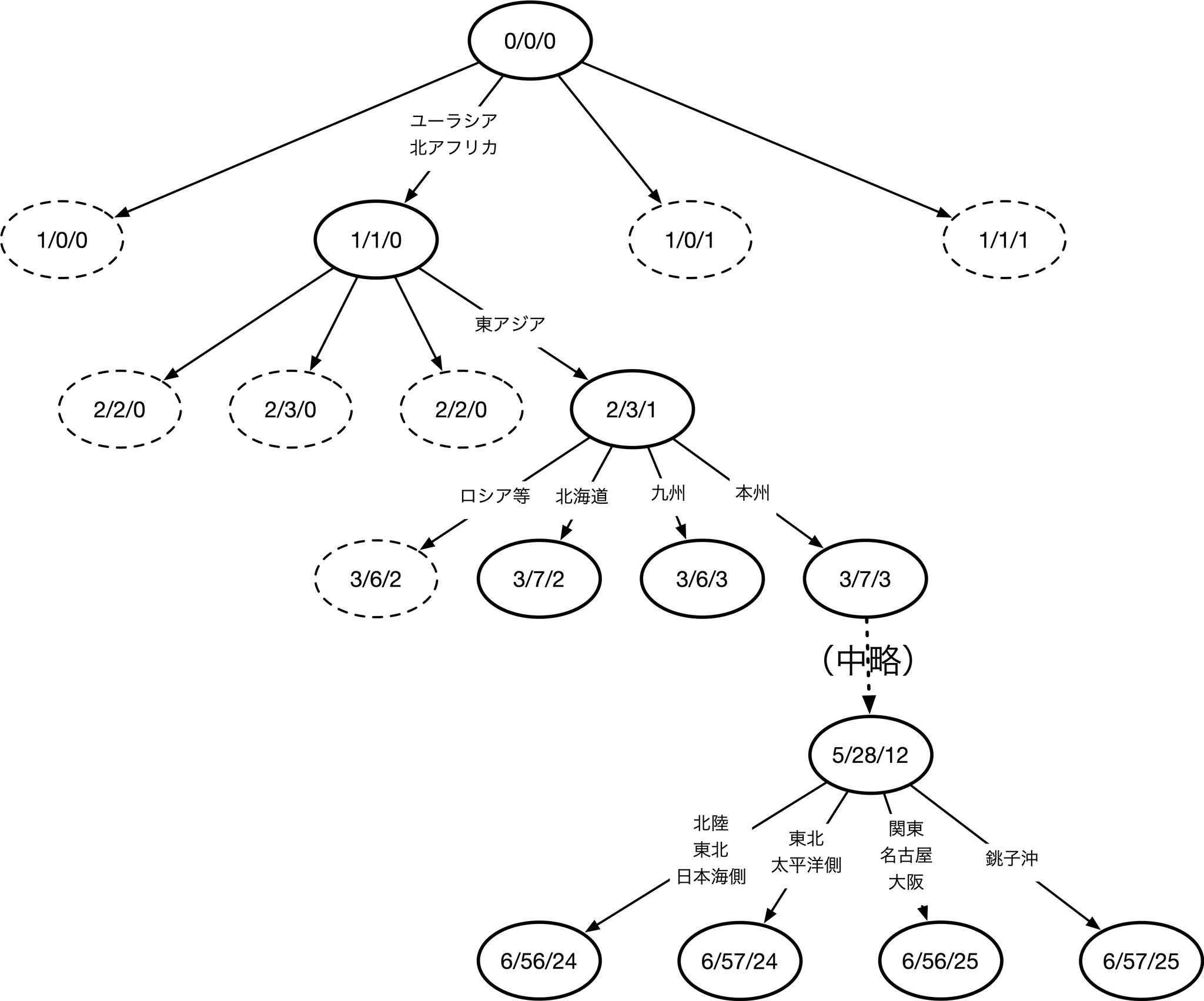

从技术上讲，它是一种称为“四叉树”的树结构：

特色：

能够代表整个地球
放大查看详情
你只需要根据需要下载所需的部分（支持流媒体播放）

这些特征在2D和3Dtiles中都是相同的。

我也想做3D平铺......

考虑到这一点，Cesium的规范“3D Tiles”现已成为OGC（开放地理空间联盟）的开放标准。

3D 瓦片当然是一种树状结构，但它的关键特点是不一定像 XYZ 瓦片那样是普通的树。换句话说，你将空间划分为树状结构的方式非常灵活。

有3D Tiles 1.0和3D Tiles 1.1，这两种都是OGC的开放标准。规格：3D 瓷砖规范

用三维瓦片可以表达什么

观看Cesium的演示版很容易看出它能走多远、能走多远。有各种演示。

3D网格：建筑、地形等。
点群
3D实例：放置大量相同对象（例如，电线杆）（GPU实例化）

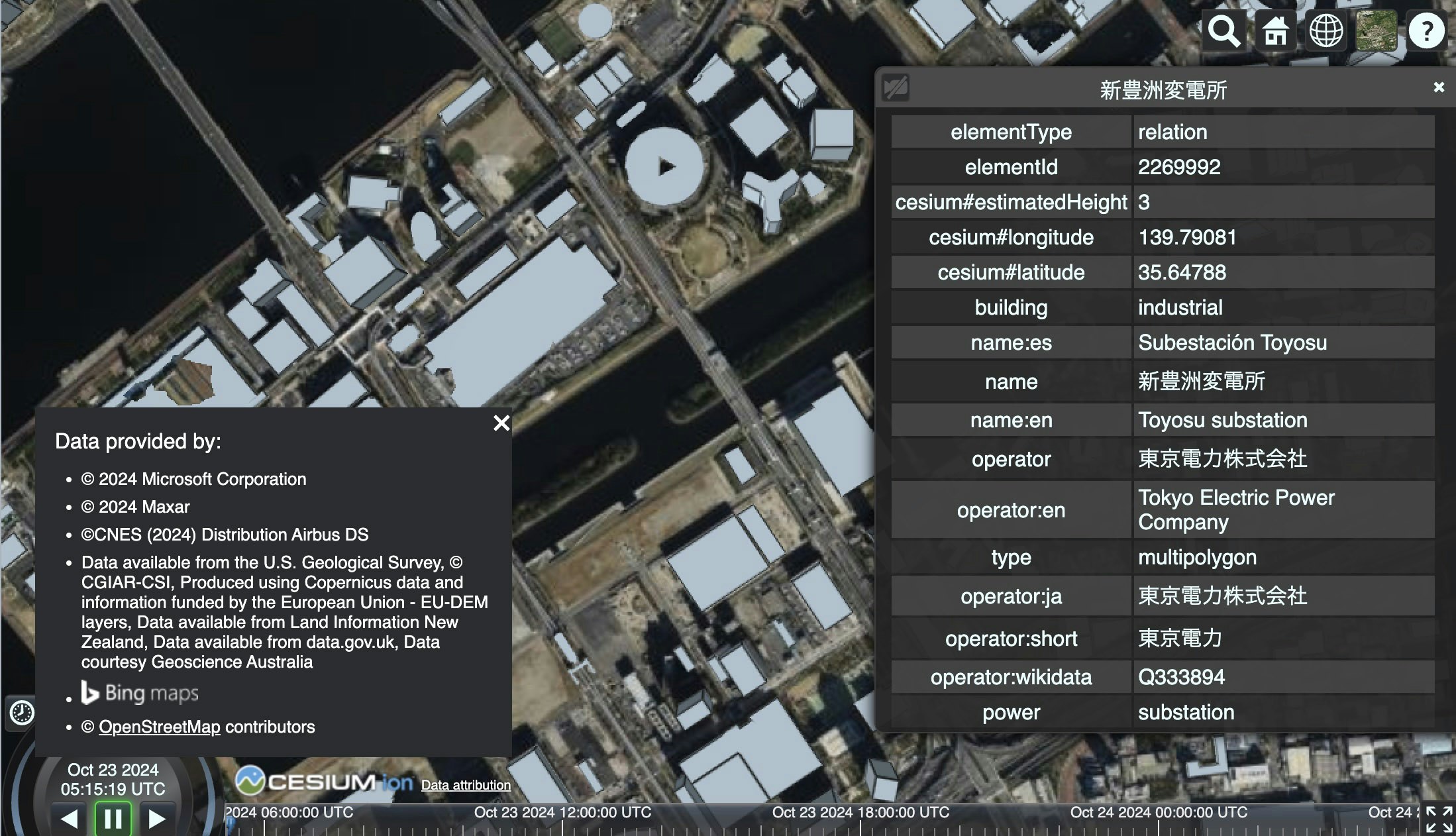

元数据也可以分配给特征和顶点。

谷歌照片写实3Dtiles

Google 写实 3Dtiles也以“3D Tiles 1.0”（截至 2023 年 9 月）提供。

谷歌写实3D瓷砖不仅表示地面伪影，还显示地形，所以在Cesium上显示时，隐藏Cesium提供的地形。

// Google Photorealistic 3D Tiles は地面もいっしょに含んでいるため、
// Cesiumが提供する地球は表示しなくてよい。
globe: false;

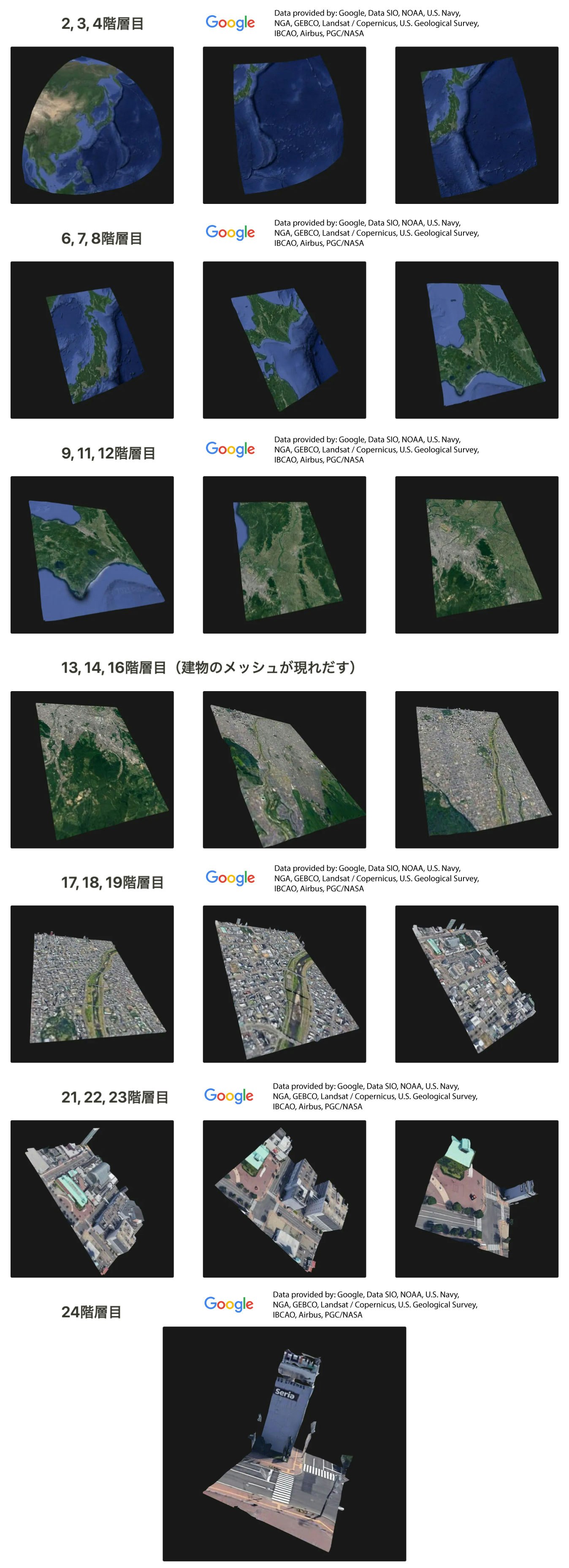

以下是调试显示中的一段引用，用来看看每个瓦片的样子：

顺便说一下，所有磁贴的文件大小大约在10到100 KB之间。

3Dtiles分割（1.0版本）

与二维的相似之处

树状结构是一样的。
你越关注家谱，细节就越细致。 HLOD = 层级细节

与二维的区别

你可以完全自由地分配空间。每个人都有自由的决定权。
- 可以自由划分矩形体、球体或区域（这次不涉及）。
- 当然，你也可以重复简单的4部或8部循环。
- 你也可以将其划分为县、→市、→镇、区。
- 什么都可以。
- 注：3D Tiles 1.1 还具有“隐式铺砌”功能（稍后简要提及）。
如果边界重叠，边界可以重叠。
- 如果瓦片边界体有重叠也没关系。你可以通过官方演示中展示BoundingVolume来看到：https://sandcastle.cesium.com/?src=3D Tiles Inspector.html&label=3D Tiles
在增加细节层级（追踪树中的子节点）时，你可以选择细化：和细化： REPLACEADD
- REPLACE → 将父图块内容与子图块内容交换的方法（→照片写实3D图块)
- ADD → 将子图块内容添加到父图块内容的方法（→ OSM 构建演示)
- 这些也可以在树的中段切换

构建树有两个主要规则。剩下的就看你了：

孩子的内容不得超过父母的边界体积
几何误差（）越小，子节点的误差越大。geometricError

瓦片树结构简要概述

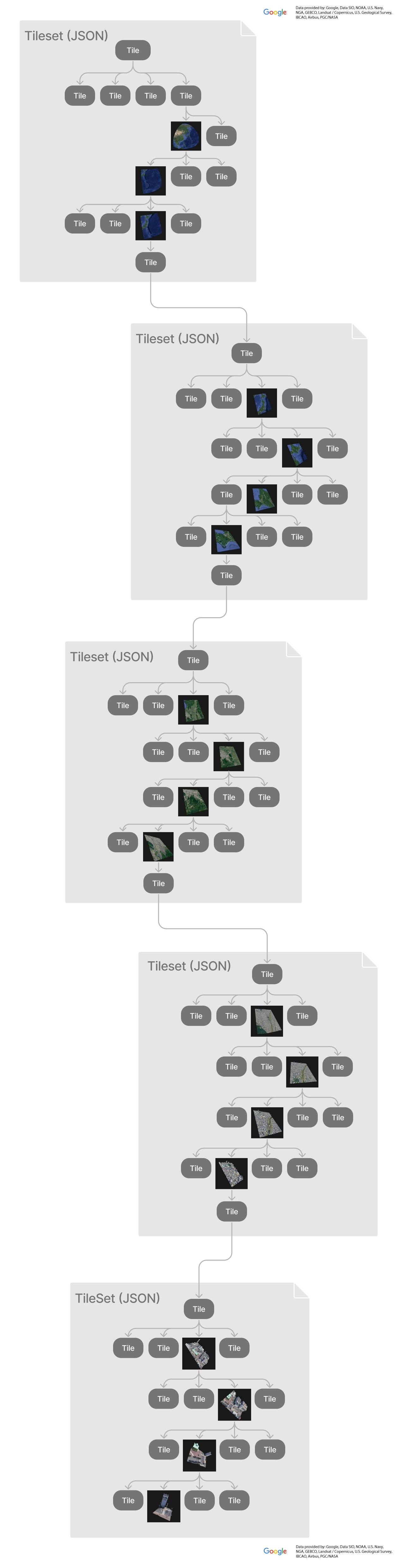

在谷歌写实3D瓷砖中查看实际的瓦片树，看起来是这样的：

tile tree 结构（= tileset）用 JSON 编写。
你可以在树的中间引用另一个图块集文件（例如，对于全局图块集，用一个极大的 JSON 文件表示是不合适的或不可能的）。
每个瓦片都会记录其几何误差（）。 geometricError
- 如果显示判断错误不足，则将继续追踪子节点

3D Tiles 1.1 的新内容

3D Tiles 1.1（前称 3D Tiles Next）。

主要内容：

所有三维数据现在都用 glTF 表示（在 1.0 版本中，glTF 是扩展）。
- 之前使用的所有数据格式（.b3dm、.i3dm、.pnts、.cmpt）均已弃用。
“隐式平铺”现已上线
- 使用“四叉树”或“八叉树”，如XYZ瓦片，可以高效地使用空间划分。具体实现较为复杂，因此这里不讨论。

对于那些想了解更多的人，

规格和样品库存充足。

标准压缩方法与技术

铯支持什么：

德拉科
梅肖普
KTX2
以及更多
